這次的圖與圖說工作坊，是第一次開課，從同學們的匿名手寫回饋，跟現場直接給我們的反應，可以感受到課程的確對大家幫助很大，教學團隊也很開心。
同學們除了在第一個小時快速熟悉了基本操作之外，第二個小時也都完成了自己的圖片，讓剛學到的技術，馬上能應用，並帶著處理好的影像回家，立刻能投稿！
上傳的作品，幾乎都已經是 SCI 等級了，一些細微的建議，我們在課堂上的講評已經回饋，以下，來看看完全沒犯錯，而且畫面最漂亮的兩位得獎同學作品！
陳沂名醫師
陳沂名醫師，善用 PowerPoint 的分頁與複製功能，清楚畫出了自己的手術示意圖。這是腹主動脈與右側總髂動脈都擴張形成動脈瘤時，如何使用血管內技術治療的示意圖。
由於陳沂名醫師本身是作血管內治療的專家，這樣的設計，讓他日後不管是演講、投稿，都能使用，更進一步，如果未來有新器械，或手術過程有小幅修改，或疾病略有不同，他可以很容易的沿用類似的模版，快速修改，就能持續沿用！

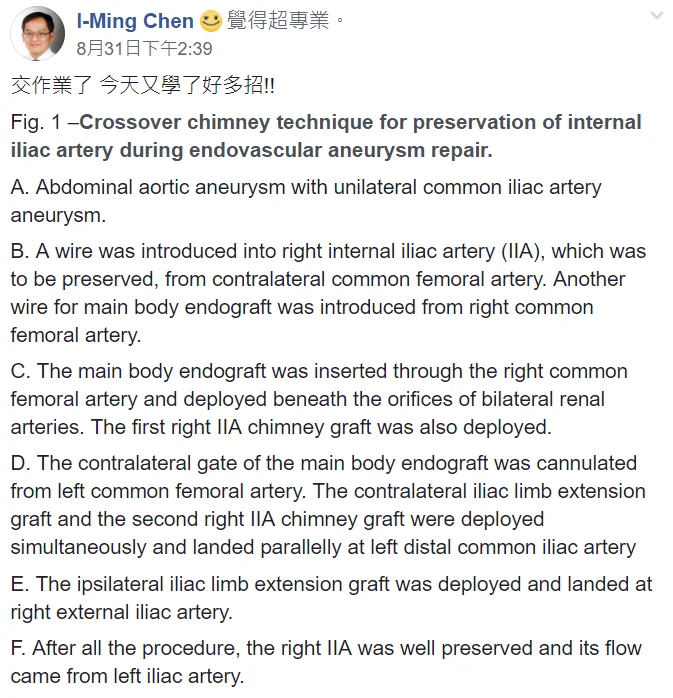

除了圖片之外，連相關的圖說都已經一併寫好，非常認真。以下我們來看看每一張個別圖片，所蘊含的優秀細節。這個手術的目標，是置放 endograft 但希望保留右側的內髂動脈。

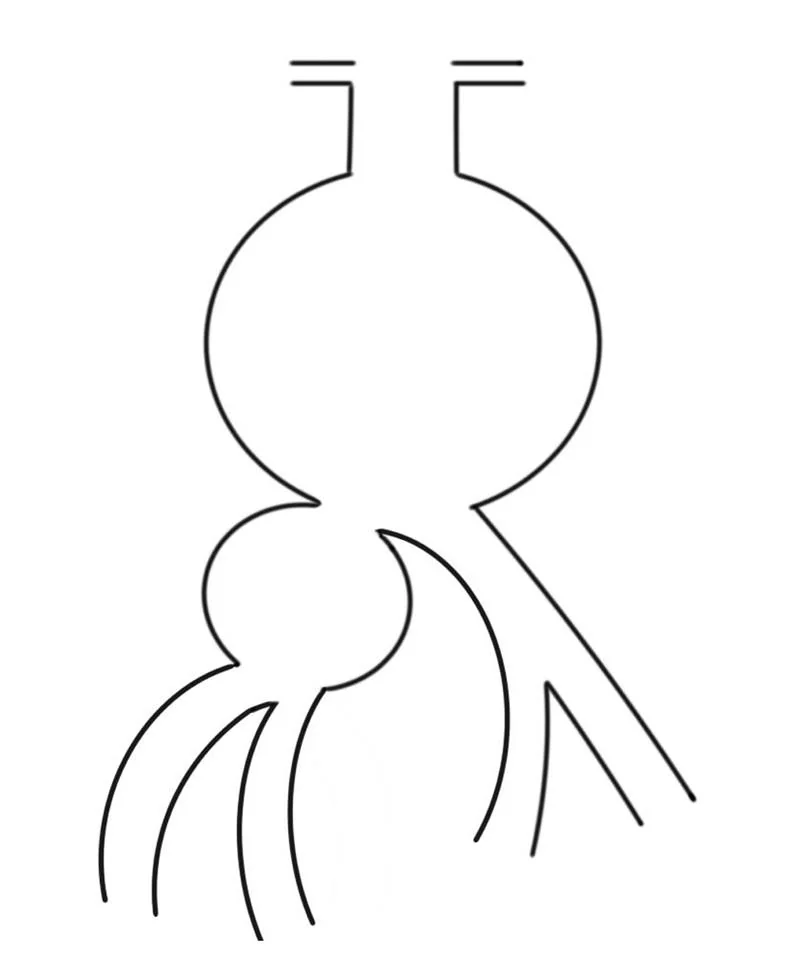

第一張是解說 anatomy 以及病灶範圍，簡單幾筆，讓做這行的人一眼就能看懂，包括最上面的腎動脈也畫得很可愛。血管的彎曲程度也很有神韻。

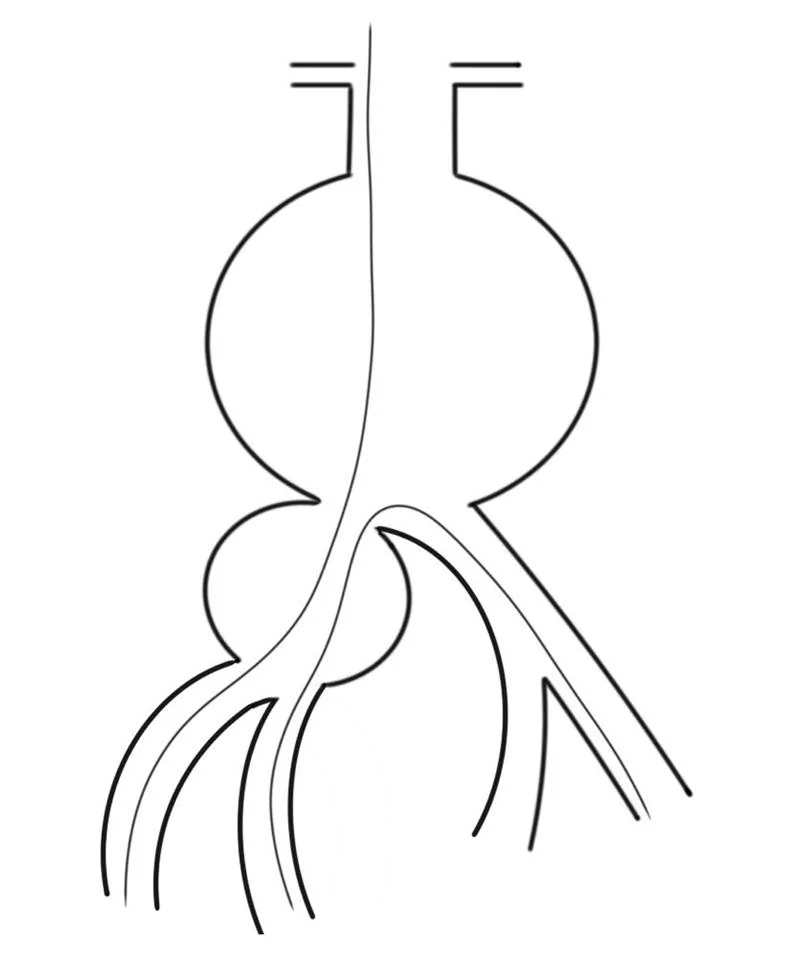

放入導線，一條從右側往上，一個從左側跨過中線，到右側內髂動脈，建立通路，準備保留這邊的血流。（醫學影像的左右，是以患者左右定義，所以跟觀看者的左右剛好相反。）

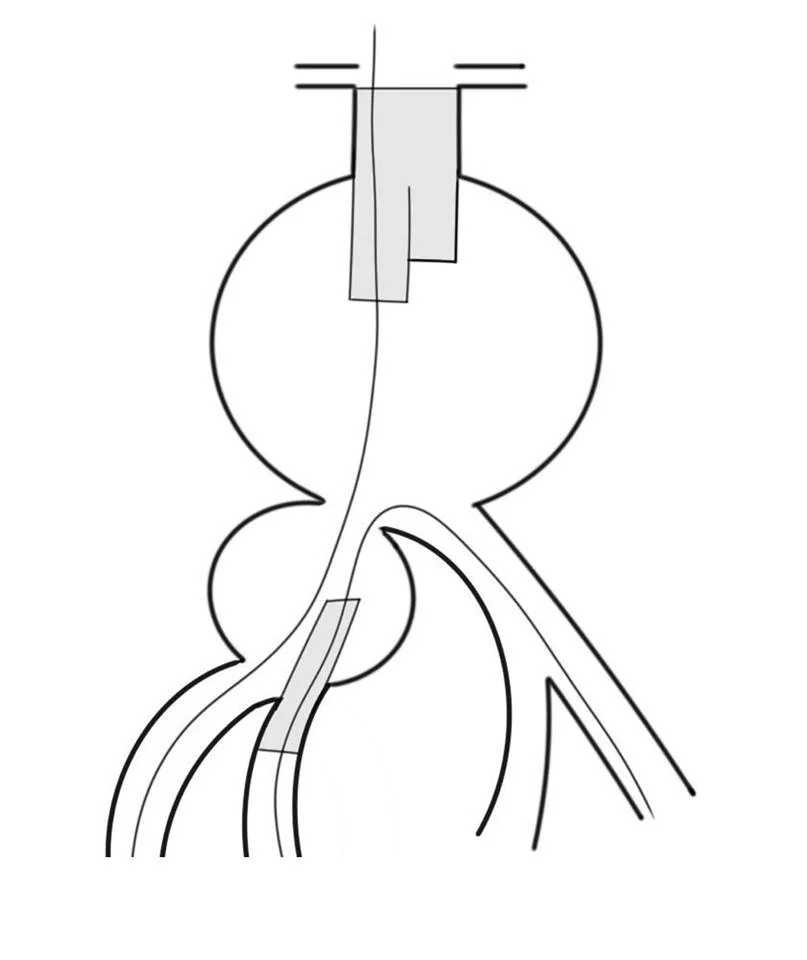

接著開始放入 graft 時，注意 graft 所使用的線條，比血管邊緣要細，這是很不錯的規劃！

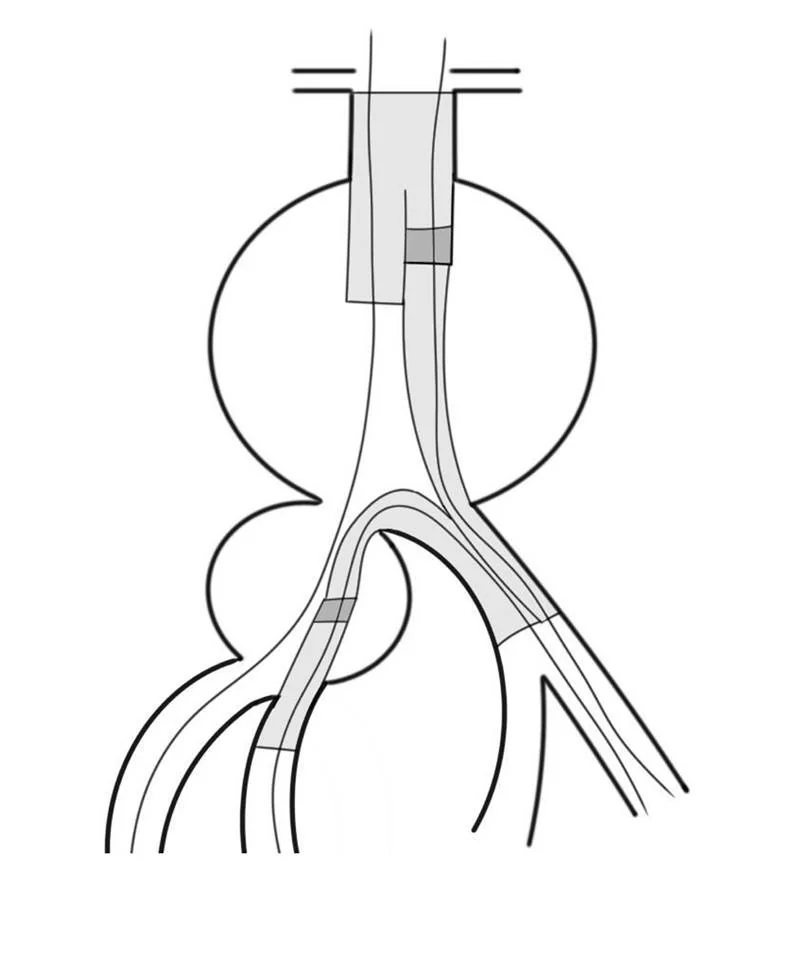

在 graft 重疊互接處，加深顏色，表示重疊。而 wire 在 graft 中的走向，也畫得很自然！

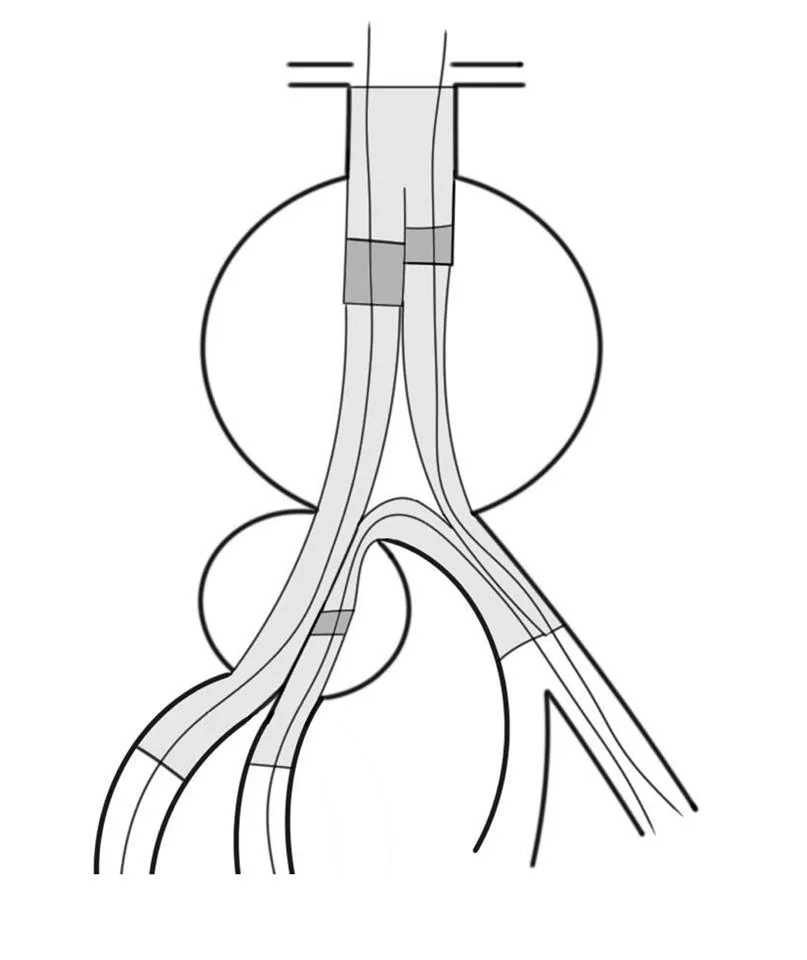

最終完成所有步驟的圖，確認位置正確後，就能準備移除導線。

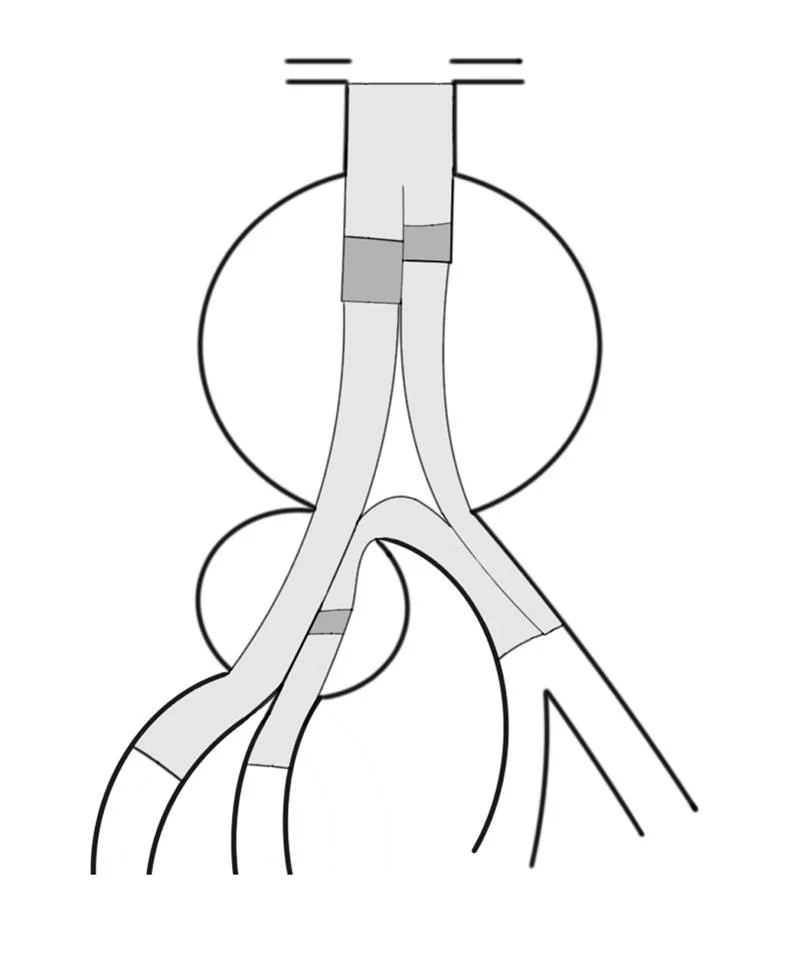

最終完成圖，移除導線後，就能看清楚治療的全貌，動脈瘤都被繞過，且右邊的內髂動脈被保留，只是血液改由左側提供。
恭喜沂名，順利做出適合自己的手術示意圖，投稿、演講兩相宜，而且非常容易修改應用，在細節規劃跟執行上，頗具巧思！恭喜得獎！
沈玠妤醫師

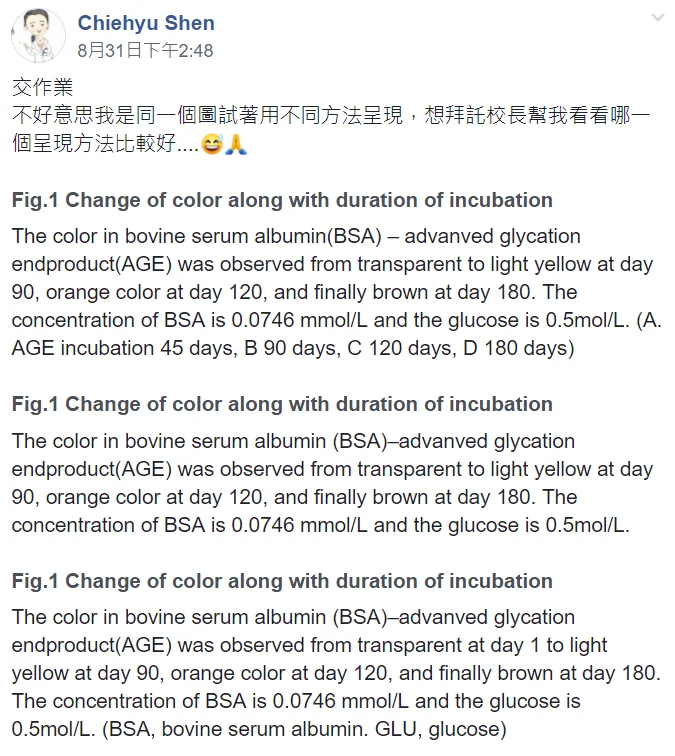

沈醫師的作品，是使用實驗室拍的照片，加上文字後，並加圖說，並詢問那個版本比較好。仔細看過後，三個版本都很好！也都是可以投稿到 SCI 的等級。實在厲害，以下分別說明。

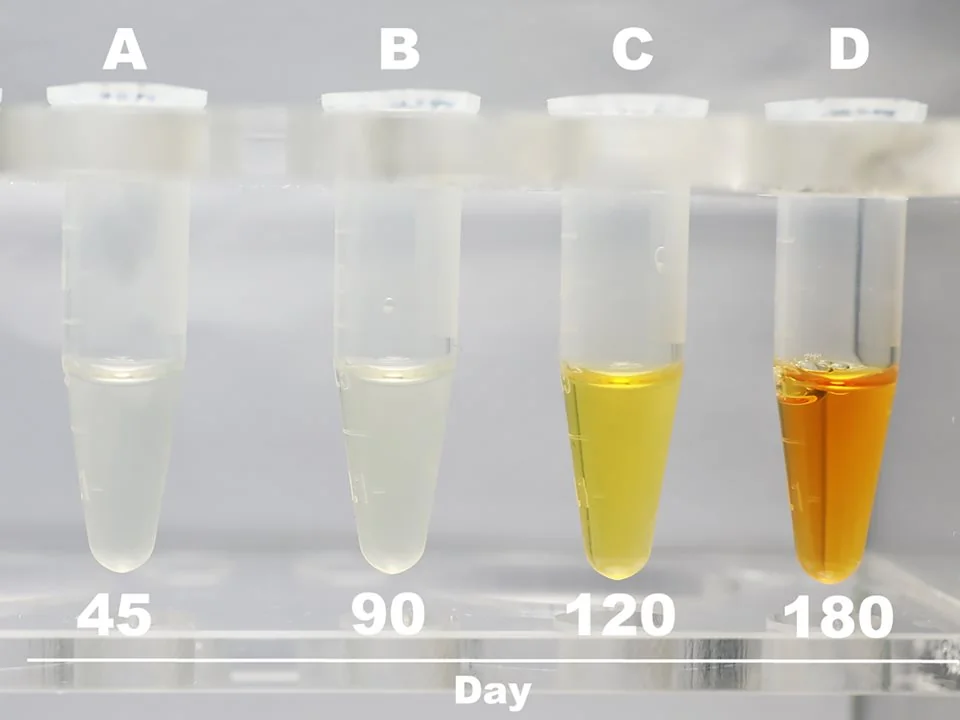

這個版本很不錯，如果在方法跟內文中有提到 ABCD 的分組，則在圖上標示強化是最好的，讓大家一眼可以看懂差異。但如果文中只有提到天數差異，那就不需要再多加 ABCD 以區分。我個人的設計，可能會去掉下頭的橫線跟 Day，直接保留數字即可，反正圖說中會寫是 45 days。但這是我個人的主觀偏好，目前的設計事實上也很好。

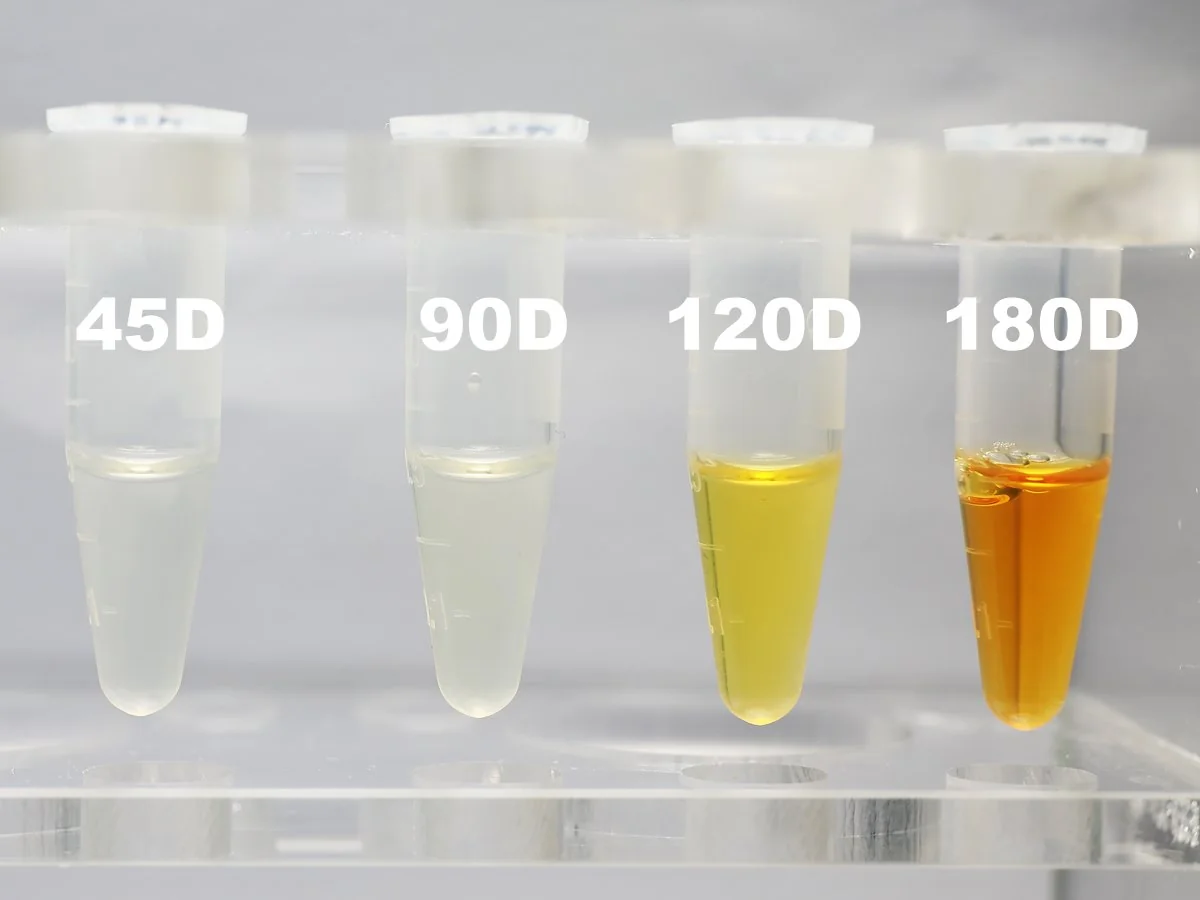

直接標上日期也不錯，就如前面所說，如果方法內文中沒提到分組為 ABCD，只有提到天數差異，這樣處理是可以的。寫 120D 也行，或者可寫 120 或 120d 也好。主要是大寫 D 跟 0 比較像。如果覺得會混淆的話，可用小寫，或乾脆不寫，來避開。

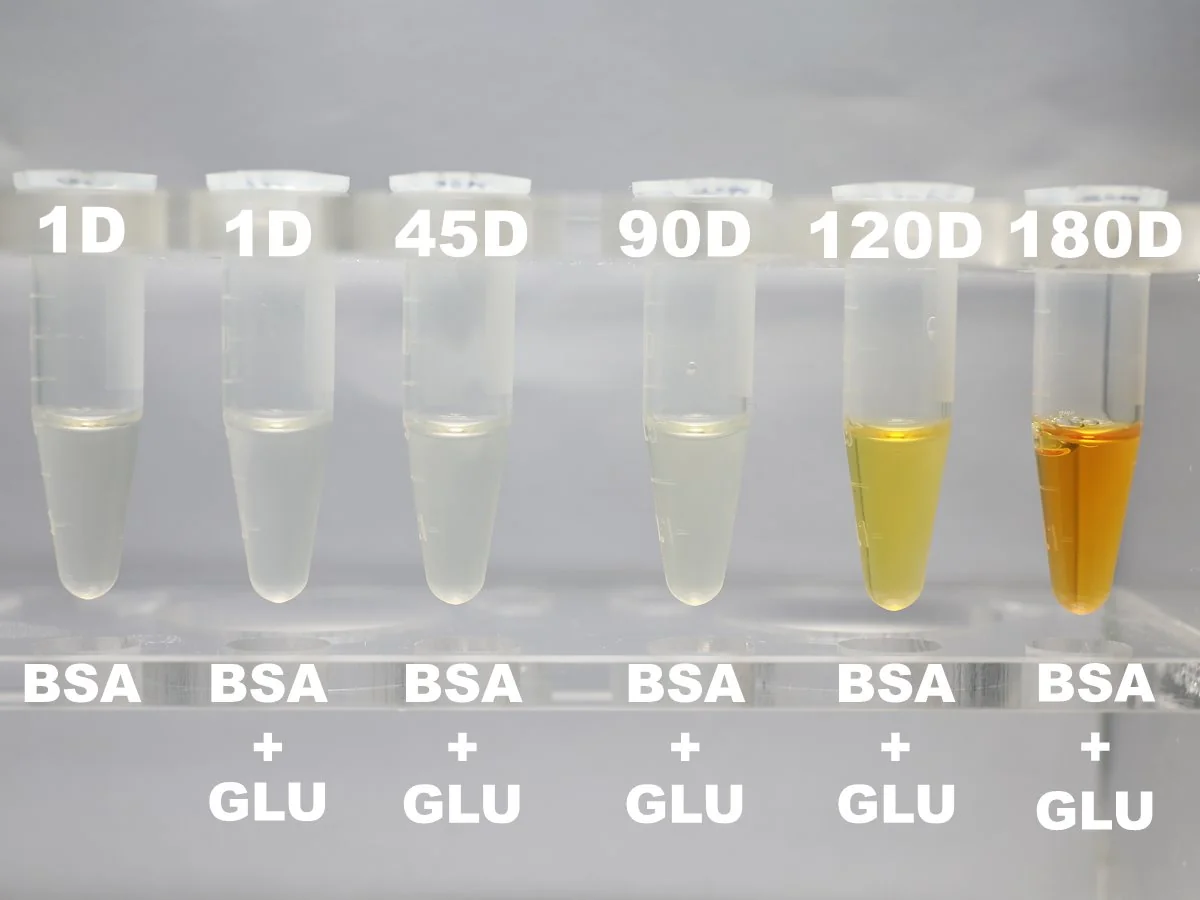

這張也很不錯，連內容物都加上去，是最完整的設計，這張最值得稱讚的，是拍攝時的角度跟位置，幾乎完全水平，並在畫面中央，沒有明顯的歪斜變形。好的原始圖片，簡單加個字，就有如此效果，非常棒！
一個圖片，三種作法，都是得獎等級！恭喜沈玠妤醫師！
